河川工事の図面を見ても、何を表しているのかわからない……。
そんな方に向けて、河川工事図面の基本をやさしく解説します。今回は実際の河川横断図（NO.10～NO.13）を例に、堤防・河床・水位・高さ・法面勾配などの読み方を学びます。
CADの操作方法を覚える前に、まずは「図面に描かれている線や数字の意味」を理解してみましょう。
目次
1．河川工事図面にはどんな種類がある？
道路工事と同じように、河川工事にも目的の異なる図面があります。はじめは次の3種類を区別できれば十分です。
| 図面の種類 | 何がわかる？ |
|---|---|
| 平面図 | 上から見た河川の形、流れの方向、堤防や構造物の位置 |
| 縦断図 | 川の流れに沿った河床の高さや、水位・勾配などの変化 |
| 横断図 | 川を横切る方向に切ったときの、河床・堤防などの形と高さ |
今回は、この中の「横断図」を中心に学びます。平面図と縦断図については、資料が整い次第、解説を追加する予定です。
2．河川横断図とは？
河川横断図とは、川の流れに対しておおむね直角に切った断面を描いた図面です。川底（河床）のくぼみ、両側の堤防、法面の傾きなどがわかります。

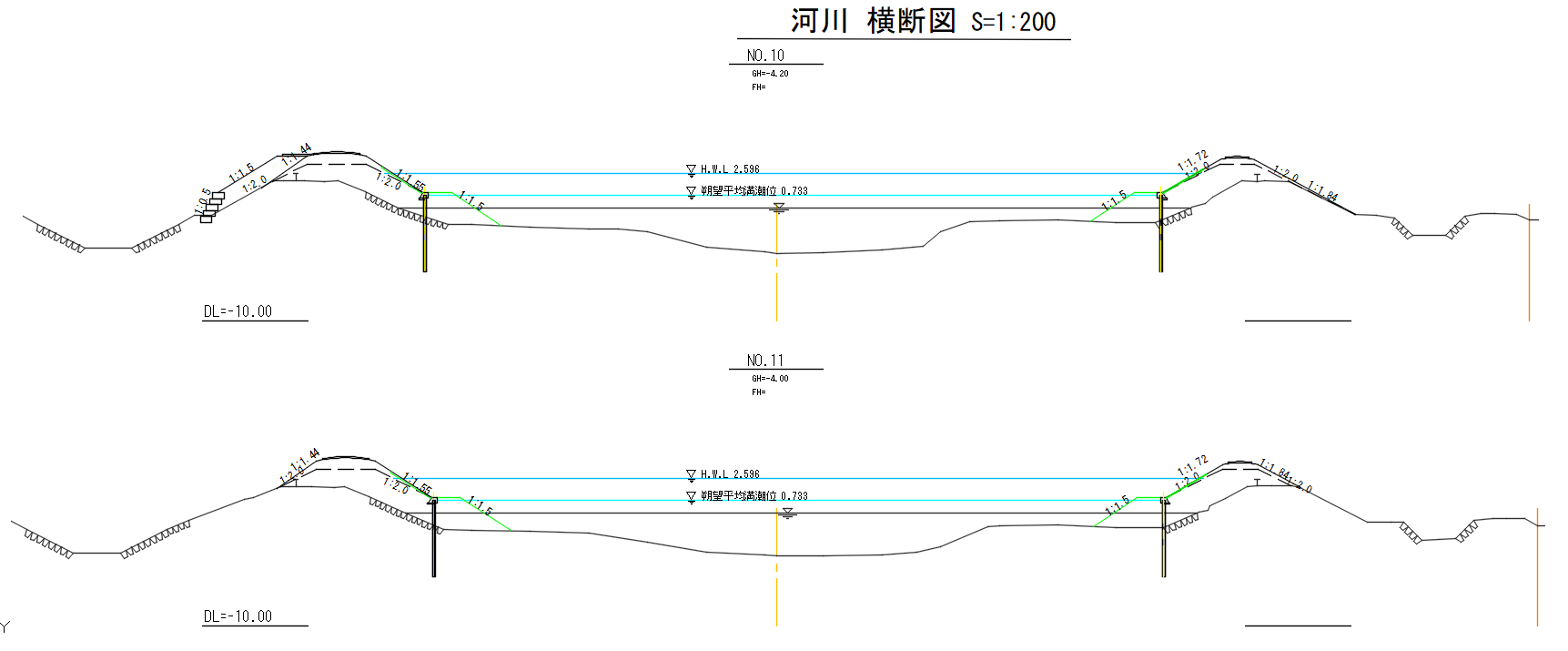

図1 河川横断図の例（NO.10、S=1:200）

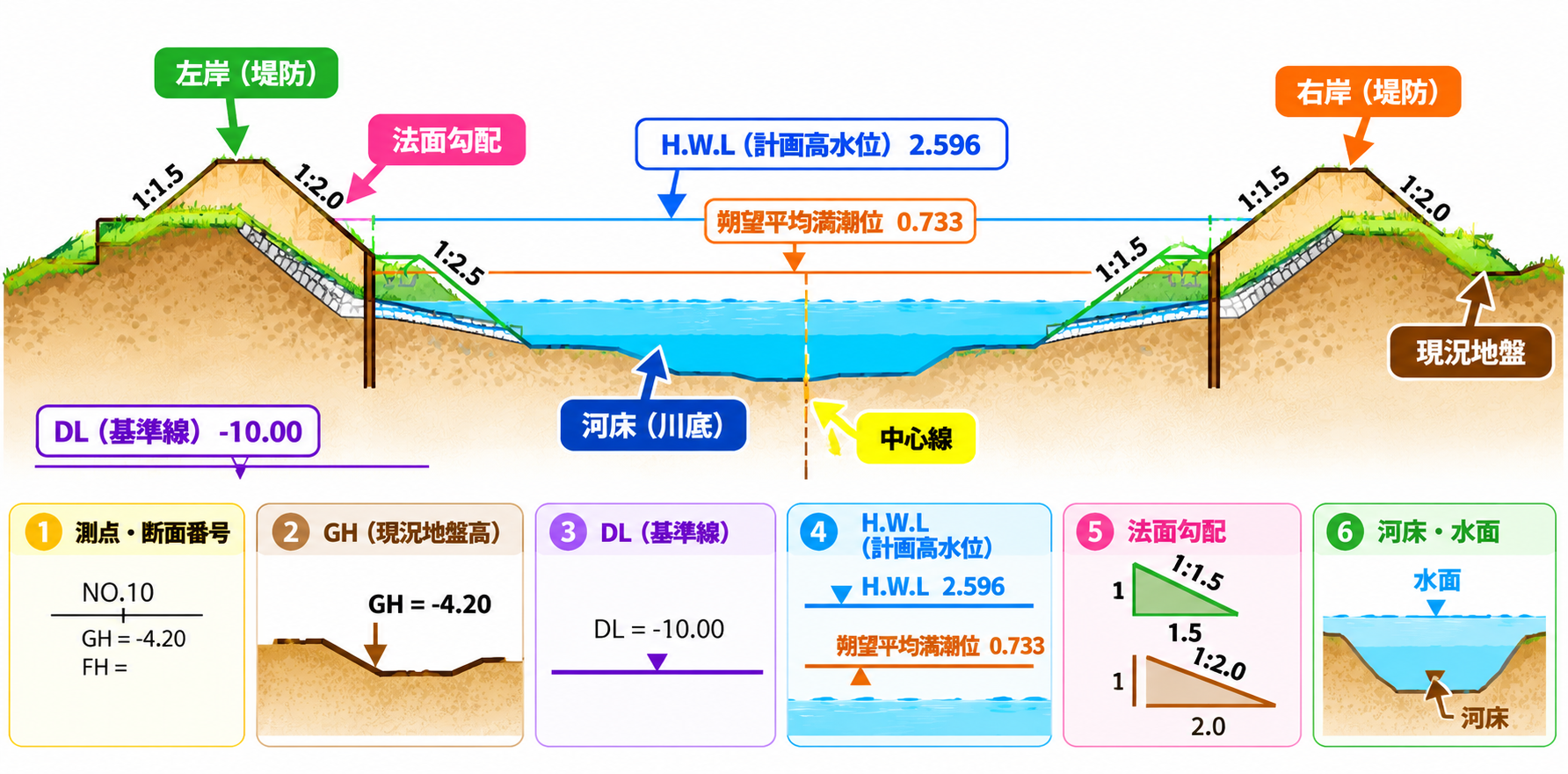

図2 河川横断図の各部名称と記号の読み方
ここがポイント！ 山のように盛り上がっている部分は堤防、中央の低い部分は河床を含む河道の形状です。水色の水平線は図面に記された水位を示しています。
「左岸」「右岸」は、どちら側？
川の下流に向かって左側が左岸、右側が右岸です。横断図の紙面の左右だけで決めるのではなく、図面の視線方向や平面図を確認します。
3．横断図の数字・記号を読んでみよう
今回の図面のNO.10には、次の表示があります。最初から全部を覚える必要はありません。図面と照らし合わせながら一つずつ確認しましょう。
| 図面の表示 | 読み方・意味 |
|---|---|
| NO.10 | 横断位置を区別する測点番号です。 |
| S=1:200 | 縮尺です。図面上の1cmは実際の2mに相当します（原寸で正しく出力した場合）。 |
| H.W.L 2.596 | High Water Levelの略で、この図面では計画高水位を示す表示です。記載値は2.596です。 |
| 朔望平均満潮位 0.733 | 潮の満ち引きに関係する基準水位の一つです。この図面では0.733と記されています。 |
| DL=-10.00 | 断面図で高さを表現するために設定された基準線（データムライン）です。ここでは-10.00と記されています。 |
| GH=-4.20 | 一般に地盤高（Ground Height）を示す略号です。どの位置・高さを指すかは設計条件や図面の取り決めも確認します。 |
| FH= | 一般に計画高・仕上がり高（Formation Heightなど）を示す略号です。この資料では数値が空欄のため、値を推測しません。 |
| 1:1.5、1:2.0 | 法面の勾配を表す例です。通常、鉛直1に対する水平距離がそれぞれ1.5、2.0という意味です。 |
H.W.Lは洪水時の河川計画に関係する水位、朔望平均満潮位は潮位に関係する値です。同じ意味の線ではありません。 また、この図面だけでは水位やGHなどがどの標高基準に基づくかを断定できません。実務では図面の注記や設計条件を必ず確認します。
法面勾配「1:1.5」とは？
例えば鉛直方向に1m高くなる間に、水平方向へ1.5m進む傾斜を表します。数字が変わると法面の傾きも変わります。
覚え方：「1:1.5」は1m上がる（下がる）間に、横へ1.5m進むイメージです。
4．NO.10～NO.13を比べてみよう
今回のPDFには、NO.10、NO.11、NO.12、NO.13の4つの断面が収録されています。同じ川でも、測点が変わると河床の形や周囲の地形が変化します。
| 測点 | 図面のGH表示 |
|---|---|
| NO.10 | -4.20 |
| NO.11 | -4.00 |
| NO.12 | -3.88 |
| NO.13 | -3.76 |
図面上では、このようにGHの表示が変わっています。ただし、これだけで河床全体が同じ割合で高くなっているとは判断できません。 各断面の形状や、GHの取得位置を確認する必要があります。
それぞれの横断図を比較して、次の点を探してみましょう。
- 川底にあたる低い部分は、どんな形をしていますか？
- 左右の堤防や斜面の形は同じですか？
- H.W.Lと朔望平均満潮位の線は、どこに描かれていますか？
5．確認問題とPDF教材
河川横断図は、川をどの方向に切った図面でしょうか？
「H.W.L」と「朔望平均満潮位」は同じ意味でしょうか？
「1:2.0」の法面は、鉛直1mに対して水平何mでしょうか？
答えを見る
1．流れに対しておおむね直角の方向。
2．いいえ。H.W.Lは計画高水位、朔望平均満潮位は潮位に関係する基準水位です。
3．水平2mです。
実際の図面を拡大して確認したい方は、次のPDFをご覧ください。
※掲載する図面が第三者作成の場合、Web公開・再配布の許諾や記載情報の確認が必要です。
6．CADを使った実務学習へ
図面の意味がわかるようになると、CADでの修正や作図にも取り組みやすくなります。
CDIキャリアスクールでは、AutoCAD・互換CAD・Jw_cadなどを使い、受講者の経験や仕事内容に合わせた個別指導をご相談いただけます。
「河川工事の図面が読めない」「断面図の数字や記号がわからない」「CADで図面を修正したい」といった段階から、お困りの内容をお聞かせください。図面を確認したうえで、対応可能な学習内容をご案内します。
※このページは河川図面の基本的な読み方を学ぶための入門解説です。具体的な設計・施工・許認可業務では、対象工事の設計図書、凡例、適用基準、担当技術者の確認を優先してください。
