開発許可・土地利用に必要となる平面図・横断図・縦断図・造成断面図などを、Jw_cadを使って学ぶ実務講座です。
CAD操作だけではなく、土木図面の見方・線や記号の意味・高さの考え方まで含めて学びます。
「CADを使える」から
「図面を読んで、描ける」へ。
目次
こんな行政書士の方におすすめです
● 開発許可申請に関わる図面を自分で扱いたい
● Jw_cadは少し使えるが、土木図面の見方が分からない
● 平面図は何となく描けるが、横断図・縦断図が苦手
● 測量図やPDF図面を見ても、線や記号の意味が分からない
● 外注図面を修正できる程度のCAD力を身につけたい
開発許可・土地利用では、こんな図面を扱います
土地利用計画図｜造成計画図｜道路縦断・横断図｜排水計画図｜測量・境界｜建物配置図
Jw_cadの基本操作だけでは、実務図面は描けません
Jw_cadの基本操作を習得すれば、線・文字・寸法などを入力することはできます。
しかし、開発許可や土地利用の図面では、「何を描けばよいのか」が分からなければ、図面として完成させることはできません。
たとえば造成断面図では、
現況地盤と計画地盤の違い、敷地境界線と開発区域境界線、地盤高、BM、盛土・切土、道路や側溝・擁壁などの意味を理解する必要があります。
CDIキャリアスクールでは、単に操作方法を覚えるのではなく、
「この線は何を表しているのか」
「この高さはどこから読み取るのか」
「なぜこの断面になるのか」
を確認しながら、実際の図面作成につなげていきます。

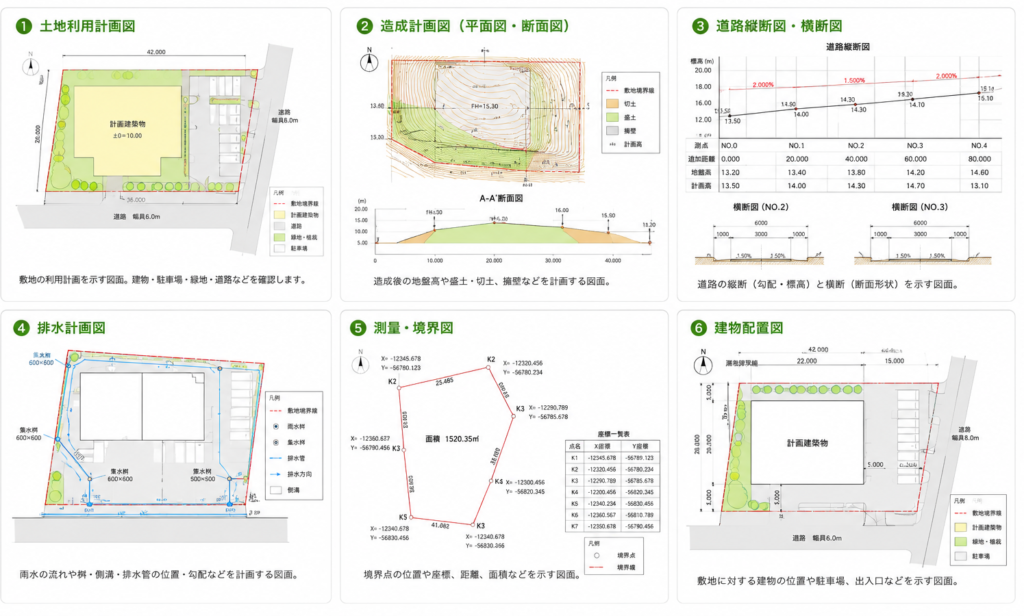

講座で学ぶ主な図面
・土地利用計画図
敷地・道路・区画・計画高さなどの読み方
・平面図
敷地や建物、道路などを上から見た図面
・横断図
土地や道路を横方向に切った断面
・縦断図
道路や土地を進行方向に切った断面
・造成断面図
現況地盤と計画地盤、盛土・切土などを表す断面図
土地利用変更に伴う平面図・断面図の例
花畑として利用していた土地を、砕石置場・山砂置場として利用するため、現況や土地利用区分、面積、進入路、断面などを図面化した例
太陽光設備の配置図例
敷地境界や周辺状況を確認しながら、設備の配置・離隔・寸法などをCAD上で整理した例です。
Jw_cad 土木・平面図
Jw_cad 測量・境界図
Jw_cad 土木・縦断図
Jw_cad 土木・横断図
造成・開発許可などで使用する横断図を題材に、現況地盤、計画高、構造物、寸法、文字、ハッチングなどをJw_cadで作図します。
Jw_cad 各階平面図・求積表・建物図面
AutoCAD 土地利用計画図
AutoCAD 各階平面図・求積表・建物図面
※掲載図面は、過去に作成した図面をもとに、所在地・地番等が特定されないよう編集しています。
学習内容は、あなたの仕事に合わせて組み立てます
決められたカリキュラムを最初から最後まで一律に学習するのではなく、現在のお仕事、CAD経験、扱う図面などを確認した上で、必要な内容を組み合わせて講座を作成します。
CDIの学習方法
① 図面を見る
↓
② 線・記号・数値の意味を理解する
↓
③ Jw_cadで描く
↓
④ 実務図面として仕上げる
開発許可・土地利用の図面について、「自分の場合はどこまで学べばよいのか分からない」という方も、まずはご相談ください。
現在の業務内容や使用している図面を確認し、必要な学習内容をご提案します。
自治体では、このような図面作成例が公開されています
※各自治体が公開している資料を、開発許可図面の参考例として紹介しています。出典は各図面の下に記載しています。

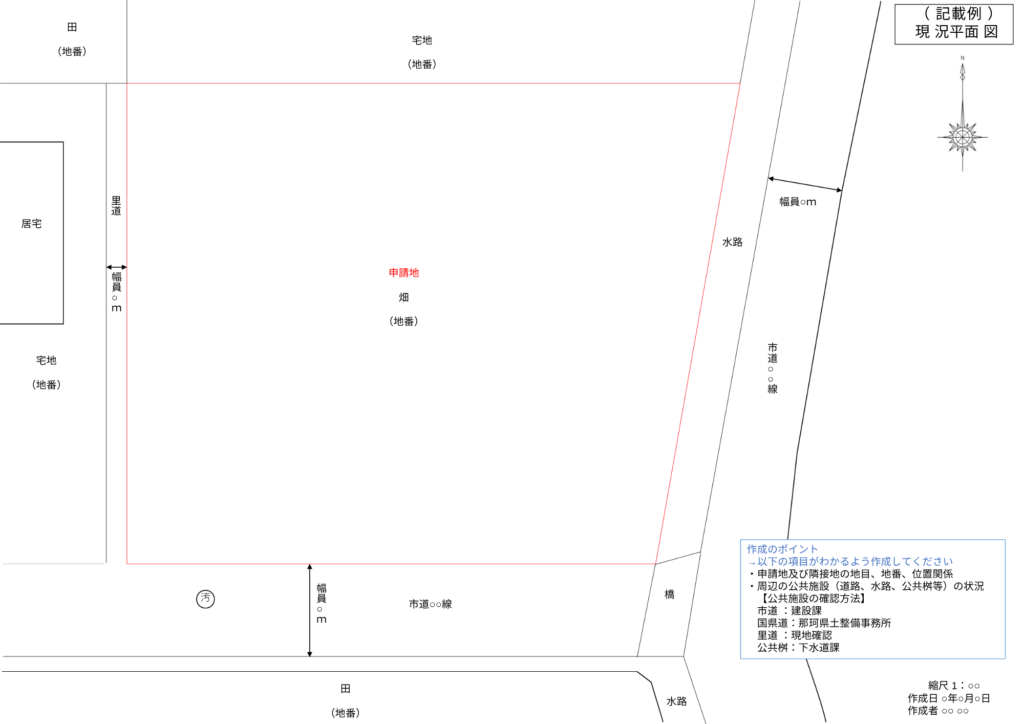

那珂川市：現況平面図（記載例）
出典：那珂川市「現況平面図作成例 [PDFファイル／94KB]」

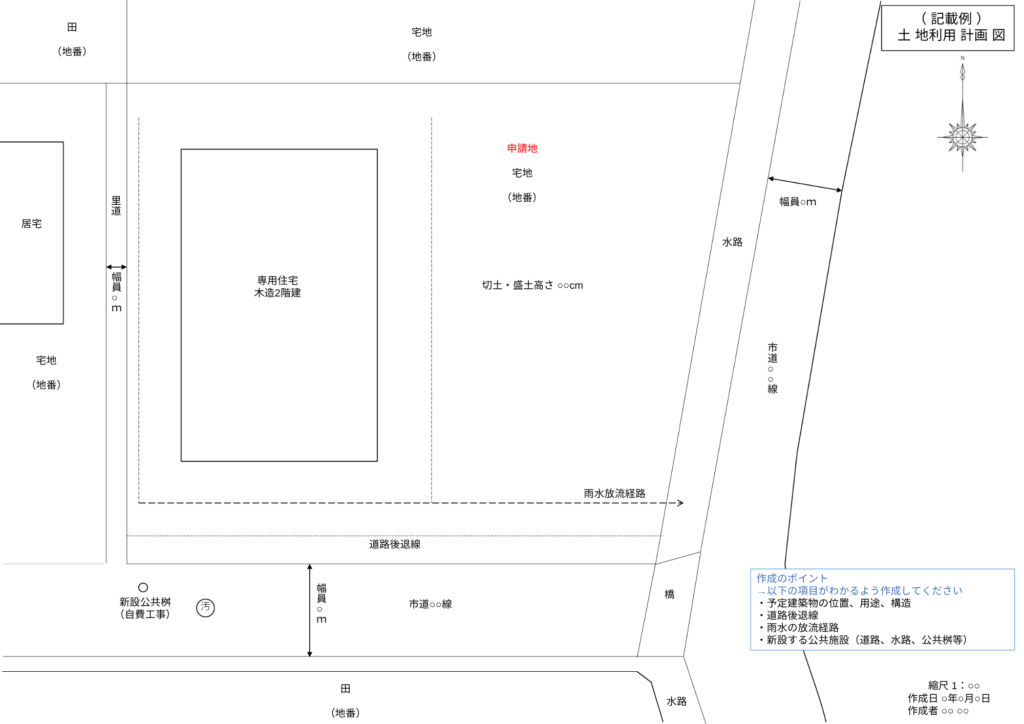

那珂川市：土地利用計画図（記載例）

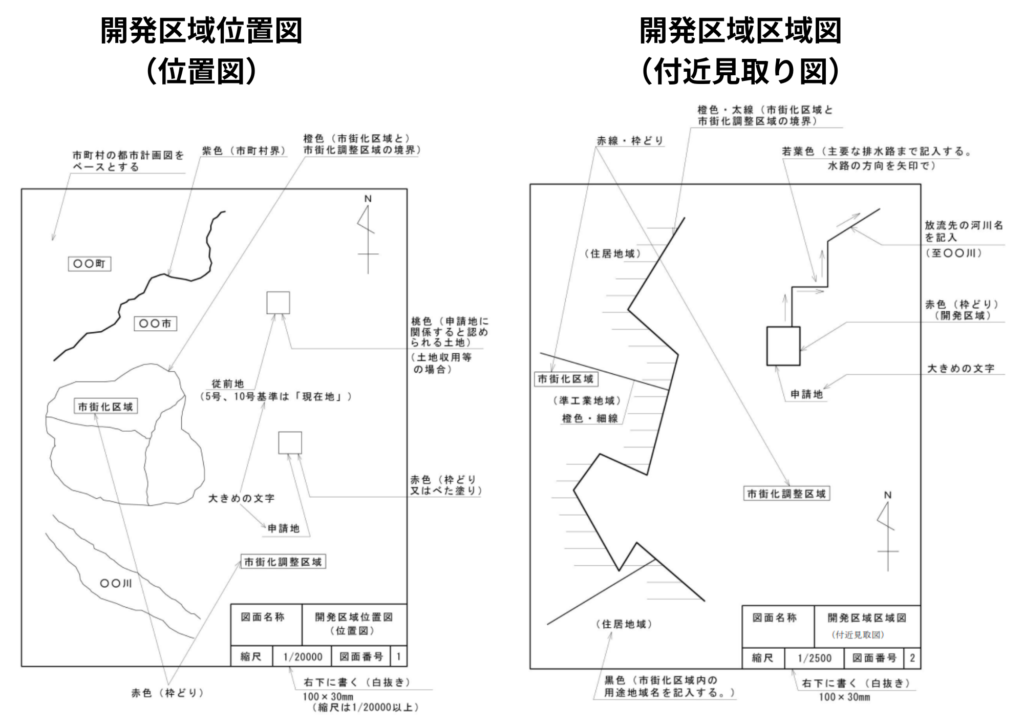

愛知県一宮市：【左図】開発区域位置図（位置図） 【右図】開発区域区域図（付近見取図）
※一宮市HPの開発審査会諮問図書作成要領より引用
出典：愛知県一宮市「図面作成要領及び申請書記入例、添付図書一覧」

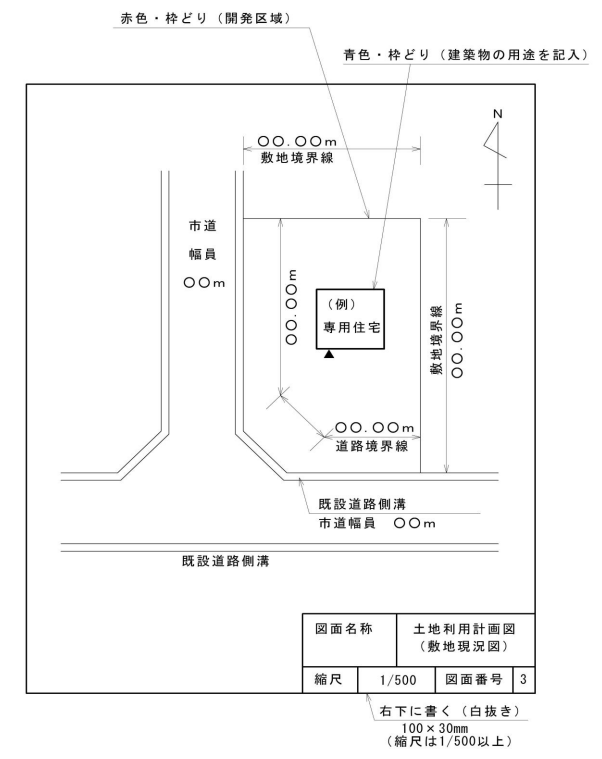

愛知県一宮市：土地利用計画図（敷地現況図）
出典：愛知県一宮市「図面作成要領及び申請書記入例、添付図書一覧」

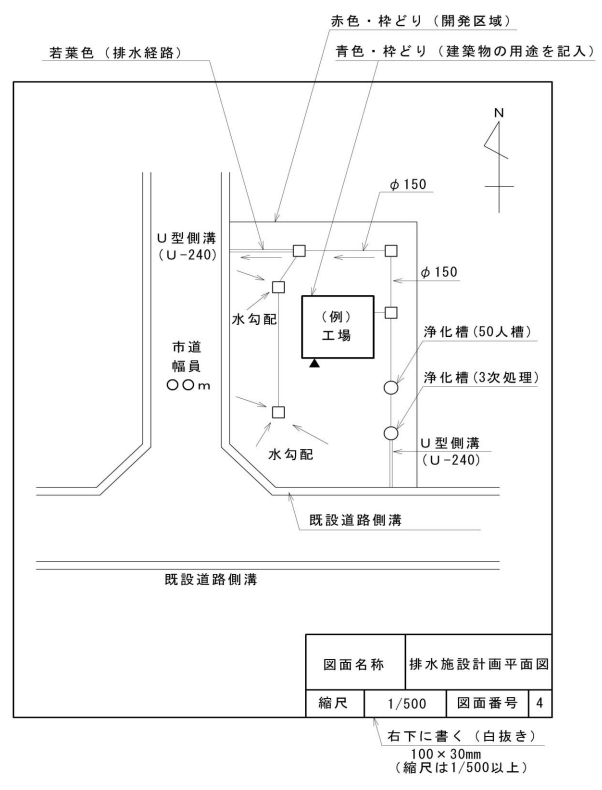

愛知県一宮市：排水施設計画平面図
出典：愛知県一宮市「図面作成要領及び申請書記入例、添付図書一覧」
愛知県一宮市：給水施設計画平面図
出典：愛知県一宮市「図面作成要領及び申請書記入例、添付図書一覧」

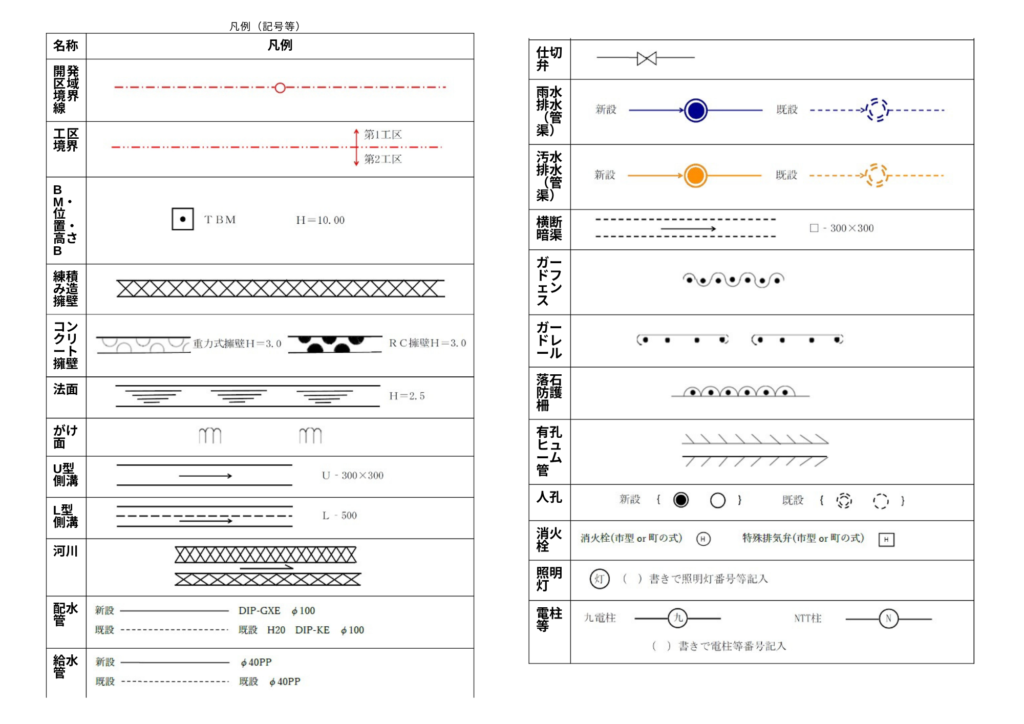

福岡市：設計製図凡例（都市計画法第30条等）

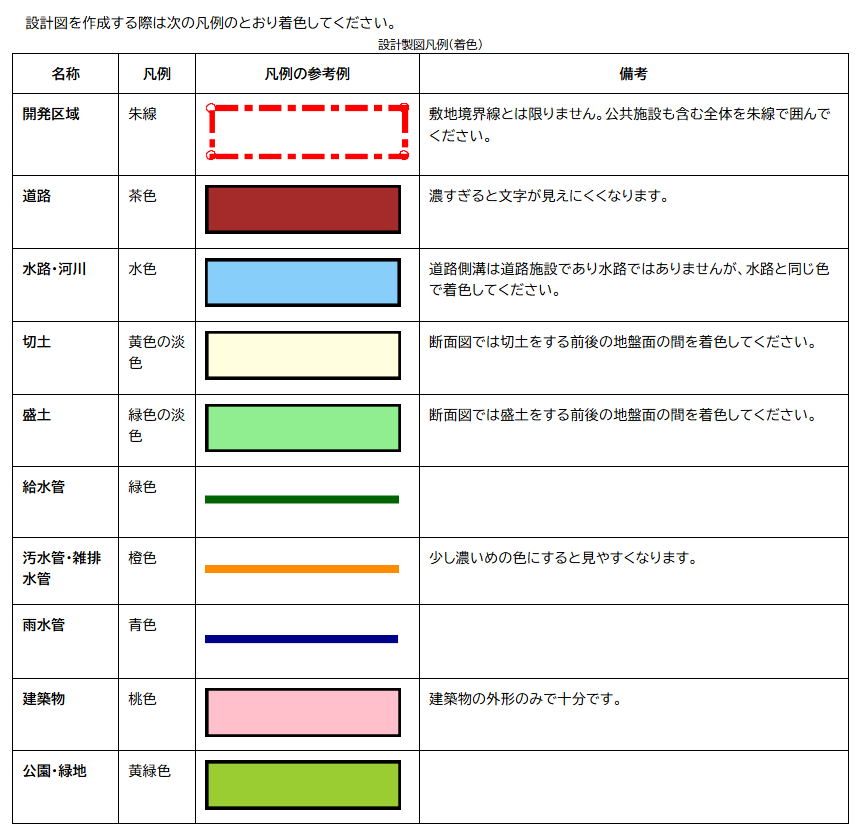

【着色】
【記号等】
※上図はHP掲載用に一部編集しています
出典：福岡市「土地利用計画図の作成方法（都市計画法第30条第1項第3号）」
CADの操作を覚えるだけでは、実務の図面は描けません
線分・複写・文字・寸法などのCAD操作を覚えても、「どの図面を作るのか」「何を記載するのか」「どの資料をもとに作図するのか」が分からなければ、実務の図面作成は難しいものです。
そのため本講座では、CAD操作だけではなく、図面の見方、測量座標、平面・縦断・横断、造成・道路・排水などの基礎も、必要に応じて学習します。
Jw_cad・AutoCADの基本操作
作図・編集・文字・寸法・レイヤ・尺度・印刷など、実務で必要となる基本操作を学習します。
Jw_cad、AutoCAD、AutoCAD互換CADなどから、業務内容や取引先のCAD環境に合わせて選択できます。
Jw_cad 基本（線の長さと角度）
Jw_cad 基本（レイヤー操作）
AutoCAD・AutoCAD互換(BricsCAD等) 基本講座の課題（簡単な平面図）
土木図面の基礎・実務
平面図・縦断図・横断図などについて、図面の見方からCADでの作図方法まで学習します。
測点、勾配、標高、盛土・切土など、土木図面を扱うために必要となる基礎知識についても、経験に合わせて学習できます。
発許可申請では、平面図だけでなく、土地の高低差や造成計画を示す縦断図・横断図を扱う場合があります。
実務講座で作成する横断図の例
土地利用計画図
土地利用計画では、敷地の形状だけでなく、資材置場・駐車場・作業スペースなどの用途区分、寸法、面積、道路や側溝との位置関係などを図面上で整理することがあります。
Jw_cad 建築図面（配置図兼木造平面図）
AutoCAD・AutoCAD互換(BricsCAD等) 土木図面（縦断図）
こんな学び方ができます
例：開発許可・土地利用業務でCADを使いたい方
Jw_cad／AutoCAD基本操作
↓
既存の申請図面を読む
↓
測量座標・境界を扱う
↓
平面図・縦断図・横断図
↓
造成・道路・排水等の図面を理解する
↓
既存CADデータを修正する
↓
実際の業務を想定した演習
※CAD経験や業務内容に合わせて、必要な内容を組み合わせます。
基本操作を習得した後は、実際のお仕事で困っている図面や作業内容をもとに、
・この図面をどう読めばよいか
・どこから作図すればよいか
・どのCAD機能を使えばよいか
・座標や寸法をどのように利用するか
・もっと効率よく作図できないか
などを一緒に考えながら学習することもできます。
※実務資料を使用する場合は、勤務先・取引先等の持ち出し規定や機密情報・個人情報に十分ご注意ください。
※本講座は図面作成の代行ではなく、CAD操作・図面理解・作図方法を習得するための学習支援です。
● オンラインでも受講できます
● 全国どこからでもオンラインで受講できます。
● マンツーマン授業のため、分からないところをその場で質問しながら進めることができます。
● 対面・オンライン・ハイブリッドにも対応しています。
● どのCADを覚えればよいか分からなくても大丈夫です
Jw_cadとAutoCADでは、操作方法だけでなく、
得意な作業やデータの扱い方にも違いがあります。
無料体験・相談では、
・現在のお仕事
・扱っている図面
・取引先から受け取るCADデータ
・納品するファイル形式
・CAD経験
・今後やりたい作業
などを確認し、目的に合ったCADと学習方法をご提案します。
まずは無料体験・相談をご利用ください。
「CADを覚えたいけれど、何から始めればよいか分からない」
「仕事で突然、図面を扱うことになった」
「紙図面やPDFからCAD図面を作れるようになりたい」
そんな方もお気軽にご相談ください。
あなたのお仕事に必要なところから、一緒に学習内容を考えます。
▶Jw_cadとAutoCADの違い、BricsCAD・IJCAD・3D・BIMについて知りたい方はこちら
開発許可以外の業務でCADを必要とする方へ
行政書士・士業・専門職向けのCAD実務講座もご覧ください。
