実務のスキルアップを！
基礎はできたけど、実務でつまずく…そんな経験ありませんか？
異尺度注釈が思ったように表示されない…困ってませんか？
DraftSightはAutoCADに近い操作性を持ち、コストパフォーマンスの高さから多くの企業に導入されています。
しかし、異尺度注釈や印刷スタイル（CTB/STB）の扱いがAutoCADと微妙に異なるため、実務で戸惑うユーザーも少なくありません。
また、外部参照やブロックの管理など、図面を効率的に仕上げるための応用スキルが求められます。
目次
■ DraftSight 応用講座 カリキュラム（概要）
AutoCADユーザーでもハマるDraftSightの“クセ”を徹底解説！
本講座では、DraftSight特有のクセを押さえながら、実務で役立つ注釈尺度・印刷設定・外部参照・ブロック活用を中心に解説。
基礎から一歩進んだ応用操作を身につけ、現場で即戦力として活躍できるスキルを習得します。
| 項目 | 内容 |
|---|---|
| 注釈尺度の徹底理解 | 実務で最もつまずくポイント。既存図面の注釈尺度オン／オフ混在への対処法。 |
| 外部参照（Xref）の活用 | 建築図面や土木図面でのチーム作業に必須。 |
| SXFデータの取扱い | 公共工事での入出力トラブルを防ぐ実践。 |
| ブロックと属性ブロック | 数量拾い・集計に役立つ実務的テクニック。 |
| PDF・DWF出力の最適化 | 実務で使える最適な出力方法を解説 |
💡 動作が重いときは「外部参照」で図面を軽く！
ARESは軽快に動作するのが魅力ですが、大規模な建築・土木図面では中スペックPCで動作が重くなる場面も。
そんなときに活躍するのが「外部参照（XREF）」です。
ARESでは【参照管理パレット】から簡単に外部ファイルを読み込めるため、
部品図や表、詳細図などを別ファイルに分割して効率的に管理できます。
- 編集元ファイルを分けることで作業が軽くなる
- 読み込むファイル数を限定してPC負荷を軽減
- ハッチングや画像はXREFで分けると効果的！
ファイル容量が10MB以上の場合は、外部参照使うとPCが軽くなる！
土木図面において中スペックのノートPCで「動作が重い」と感じやすいデータ容量の目安は、10MB以下なら快適、10～30MBはやや重い場面が出て、30～50MB以上の時は動作が重くなる可能性大。50MB超過するとフリーズ・クラッシュの可能性もあります。特に、ハッチングや文字が多い大規模図面の場合では、さらに重くなるので外部参照を使用した方が良いです。
✖ 外部参照使わない場合＝28MB ◎ 外部参照使用する場合＝1.7MB 軽い！
（１）外部参照使わない場合。計画図＋現況図（ファイル容量：28MB）
（２）外部参照使用する場合。計画図（ファイル容量：1.7MB）
（３）外部参照使用する場合。現況図（ファイル容量：28MB）
（４）外部参照使用する場合。計画図＋現況図（ファイル容量：1.7MB）
印刷前には「バインド」や「eトランスミット」も活用し、納品用ファイルを1つにまとめるテクニックも習得。
■ DraftSight 受講メリット
- 注釈尺度のトラブルを解消し、文字や寸法が正しく表示できる
- 外部参照を正しく運用でき、チームでの図面作業がスムーズになる
- ブロック・属性ブロックを活用し、部品表や数量集計に応用できる

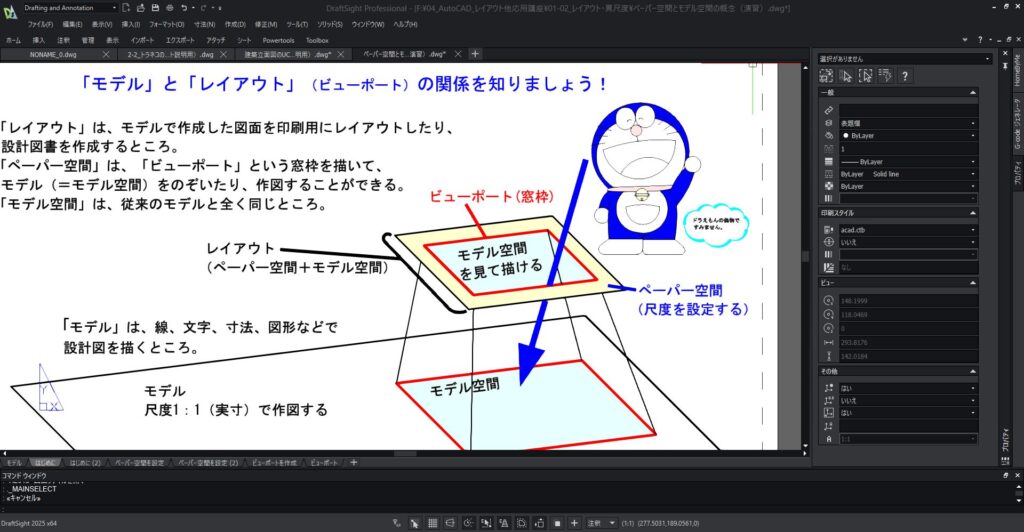

- レイアウト・ビューポートを使って、印刷や出図を効率的に管理できる
- PDFやDWFなどの出力を実務で安心して行える
文字や寸法の大きさが小さすぎたり、大きすぎたりして悩んでいませんか？

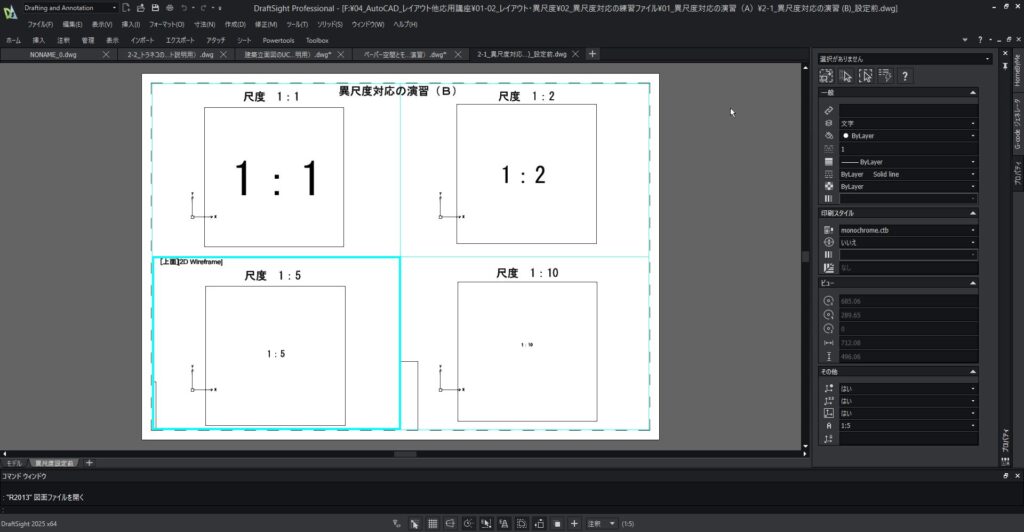

注釈尺度の設定がオフの状態

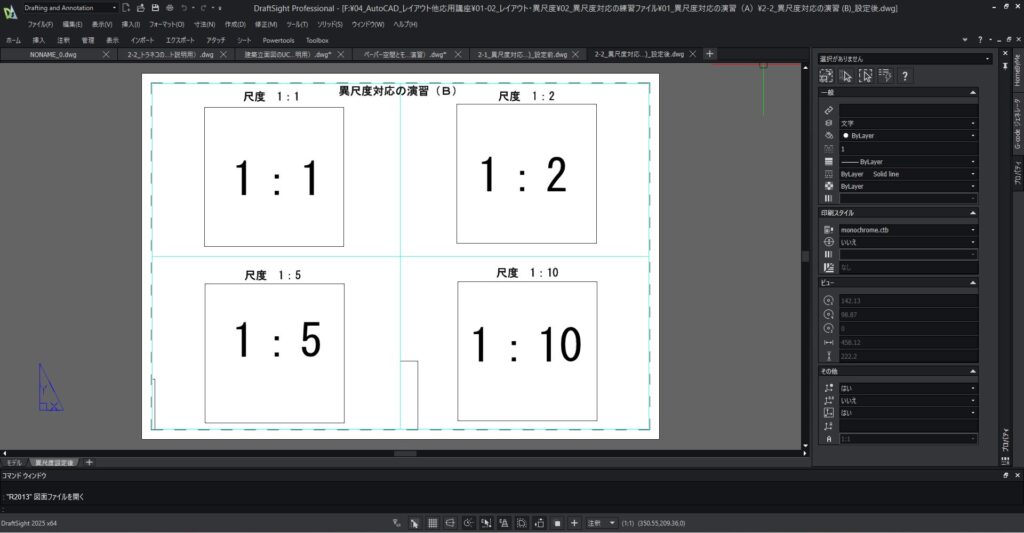

注釈尺度の設定がオンの状態
■ 受講形式・時間・料金
◆ 受講形式
| 受講形態 | 内容 |
|---|---|
| 個人受講 | マンツーマン指導。オンライン（Zoom）または石巻校で受講可能。 |
| 法人研修 | 新入社員研修・既存社員スキルアップに対応。御社のニーズに合わせたカリキュラムを作成。 |
- オンライン受講（Zoom）
全国どこからでも参加可能。画面共有で講師の操作を見ながら学習できます。 - 対面受講（全国出張可）
実際の操作を直接確認しながら学べます。
◆ 受講時間
| 項目 | 内容 |
|---|---|
| 2時間 × N回コース | 少しずつ学びたい方向け。週1回や隔週など、生活リズムに合わせて調整可能。 |
| 3時間 × N回コース | 集中しすぎず、着実に理解を深めたい方向け。法人研修にもおすすめ。 |
| 6時間（1日集中）コース | 応用操作を短期間で効率的に学びたい方向け。 |
| 12時間（2日間）コース | じっくりと応用スキルを定着させたい方向け。 |
| カスタマイズコース | 企業研修など、ご要望に応じて日数・時間を自由に設定可能。 |
◆ 受講料金
| 項目 | 料金（税込） |
|---|---|
| 個人受講（1時間） | 7,000円 |
| 個人受講（2時間） | 13,000円 |
| 個人受講（6時間・1日集中） | 39,000円 |
| 個人受講（12時間・2日間又2時間x6回） | 72,000円 ★おすすめ！安心してじっくり学べます |
| 法人研修 | 内容・日数・人数に応じてお見積りいたします |
・初回のみ 入学金 5,500円（税込） が必要です
・教材費は別途（使用ソフト・講座内容により変動します）
■ まずはお気軽にご相談ください
移行に不安を感じている企業様こそ、今がチャンスです。
研修と教材の両輪で「安心して前に進める環境」を整えます。
Youtubeで【土木製図の基礎シリーズ】を発信中！
■ DraftSight ベーシック講座（基本からしっかり学びたい方向け）
日本語の理解できる外国人向けに、AutoCADベーシック講座／土木製図講座を行います
AutoCAD 入門書を【外国人実習生向け】に制作します
