１．縮尺の基本
縮尺（Scale）とは、図面上の寸法と実際の距離の比率を表したものです。
- 例：1/500 → 図面上の1cmが実際の5m(500cm)を表す。
- 土木設計でよく使う縮尺：
- 1/500（詳細な道路・宅地計画）
- 1/1000（一般的な道路計画図）
- 1/2000（広域計画、路線図）
ポイント：CAD上では縮尺の設定を間違えると、印刷時や他データとの統合時に位置・寸法が合わなくなります。

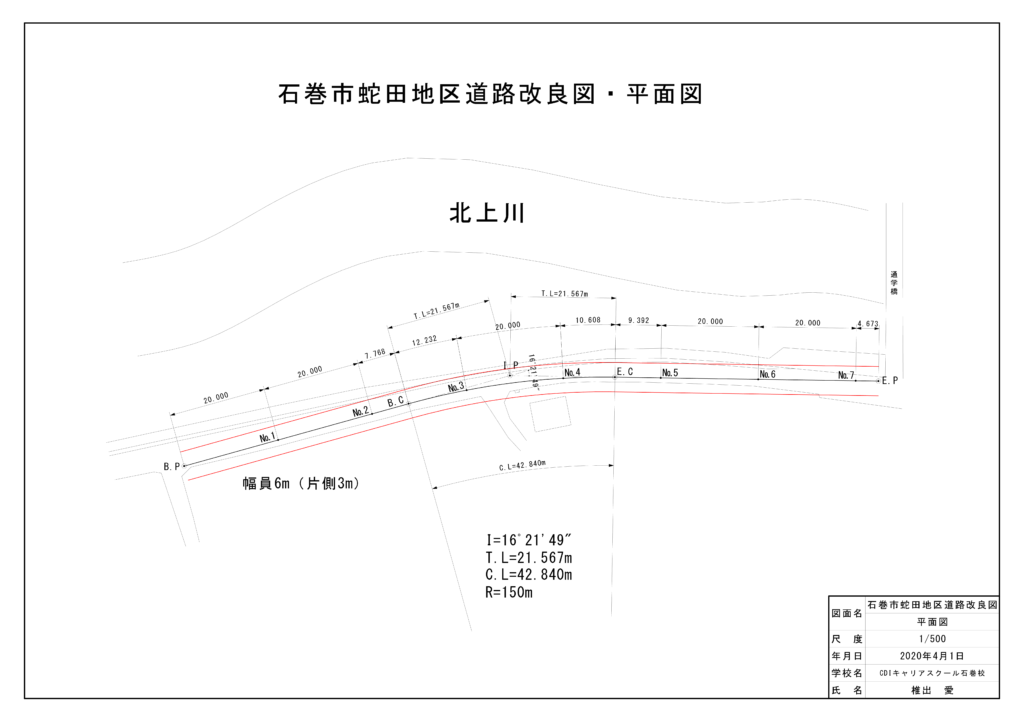

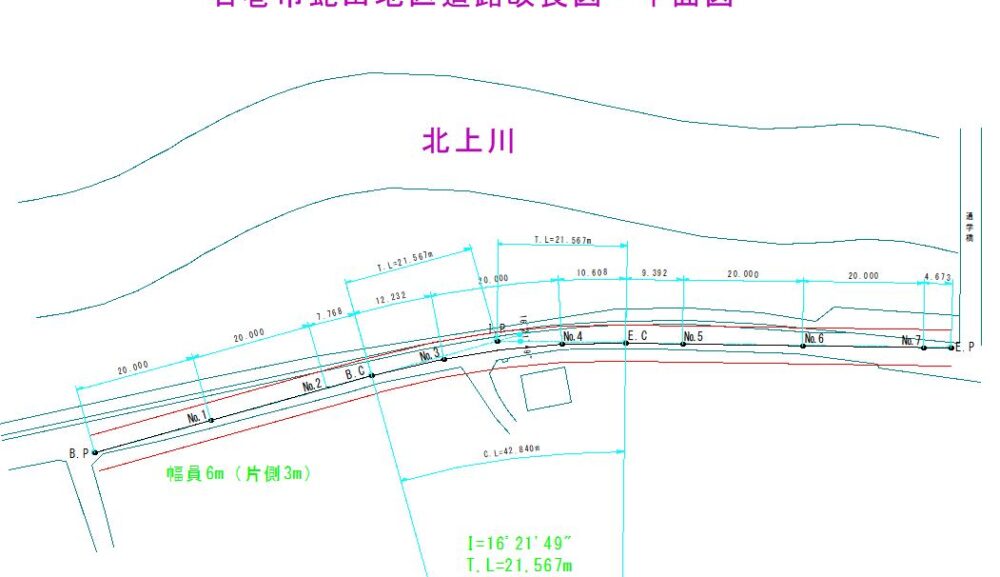

上図は、尺度＝1/500の道路改良図（平面図）です。
２．座標変換の必要性
図面データを扱う上で、異なる座標系や単位系を変換する必要があります。
- 世界測地系（WGS84）⇔ 日本測地系（旧測地系）
→ 日本測地系は現在ほぼ使われませんが、古いデータでは変換が必要。 - 平面直角座標系の系番号違い
→ 日本全国を19エリアに分割した座標系。別系のデータを統合する場合は変換が必要。 - ローカル座標系 → 公共座標系
→ 工事現場独自の座標から公共座標へ合わせる。
３．CADでの座標変換方法（例）
AutoCAD / ARES / Jw_cad 共通の流れ
- データを開く
- 原点（0,0）の位置を合わせる
- 単位を確認・設定（m、mm など）
- 必要に応じてスケール変換（例：1.000→0.001）
- 系番号や緯度経度情報の変換（GISや変換ツールを併用）
４．変換ミスの実例と注意点
例：1000mの道路で10cmずれるケース
- 原因：縮尺誤設定、座標変換時の単位ミス
- 防止策：座標の基準点・単位を必ず事前確認

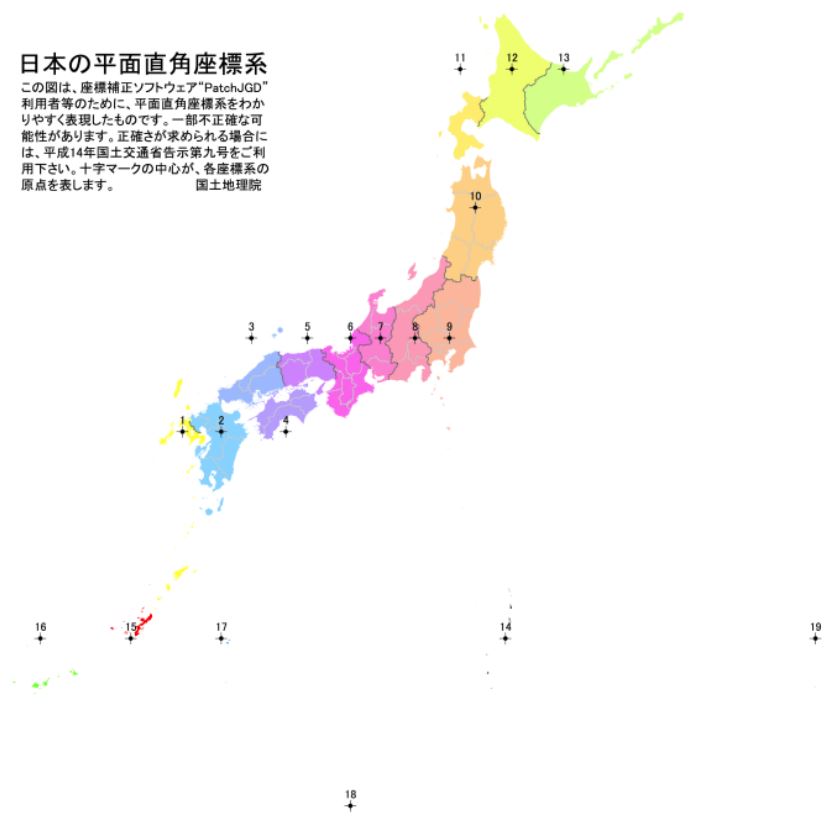

５．平面直角座標系のイメージ（日本19系）
（出典：国土地理院）
各系の境界を理解し、データの「系番号」が合っているか確認しましょう。
まとめ
- 縮尺と座標変換は土木CADの必須スキル。
- 公共工事や電子納品では特に厳密な管理が求められる。
- 実務では、座標系・縮尺・単位の3つを常にセットで確認する習慣をつけましょう。
