測量座標の基礎
土木CADで図面を作成する際に必要となるのが測量座標です。測量座標は、地球上の位置を正確に表すための数値で、緯度・経度や平面直角座標系などが使われます。図面の精度や位置合わせに大きく影響するため、まずは基礎を理解しましょう。
Ⅰ. 測量座標とは
１．座標の基本概念（X座標・Y座標・Z座標）
測量座標は、図面や地図上の位置を数値で表すための「住所」のようなものです。
- X座標 … 東西方向の位置
- Y座標 … 南北方向の位置
- Z座標 … 高さ（標高）
これらを組み合わせることで、地球上の任意の点を正確に指定できます。
２．測量座標と一般的な座標の違い
学校の数学で習う座標は、小さな範囲での相対的な位置を表します。
一方、測量座標は地球規模での位置を扱うため、測地系（地球の形を近似したモデル）に基づいて計算されます。
３．世界測地系（JGD2011）と旧日本測地系の違い
- 世界測地系（JGD2011）：GPSや国際標準と一致。現在の公共測量はこれが主流。
- 旧日本測地系：昔の地図や図面で使われていた方式。位置が数百メートルずれることがあります。
Ⅱ. 測量座標の種類
１．平面直角座標系
日本を19の区域に分け、それぞれに原点を設定した座標系。土木工事や都市計画でよく使われます。
（出典：国土地理院）

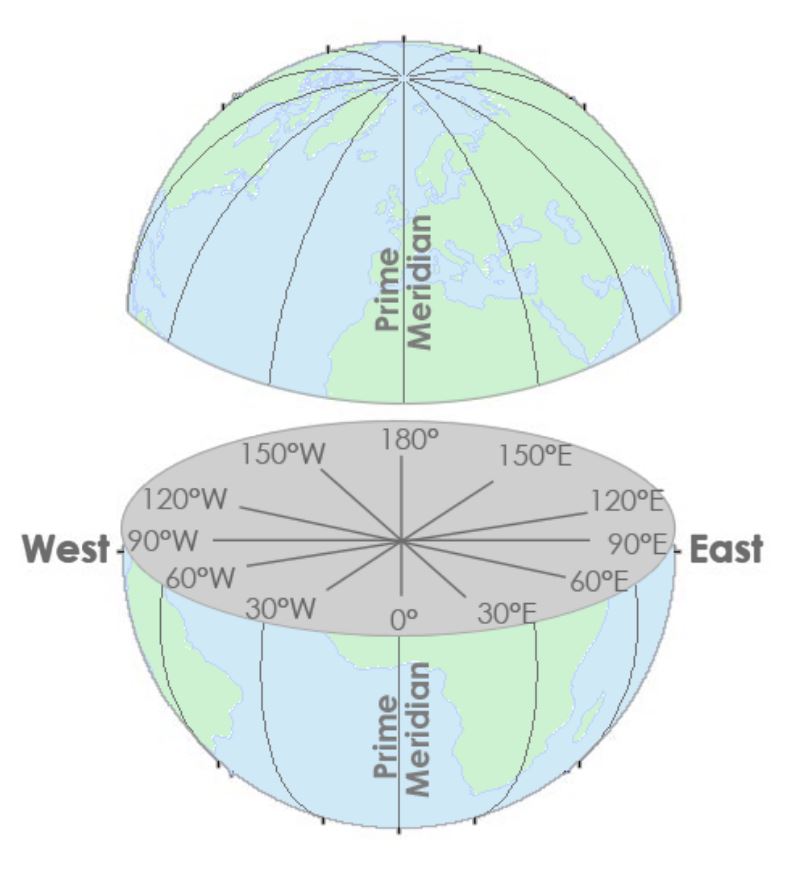

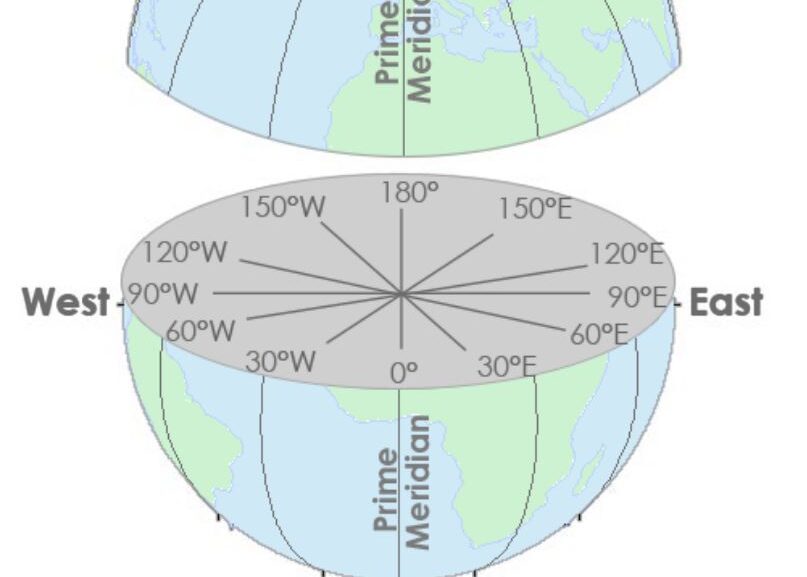

２．緯度・経度座標系
地球全体を対象にした座標系。GPS機器が出力する座標は通常こちらです。
（出典：国土地理院）
- 緯度（Latitude）…地球の赤道を基準に、北（+）または南（–）方向の角度（–90°～+90°）を示しています。
- 経度（Longitude）…本初子午線（Greenwich 0°）※を基準に、東（+）または西（–）方向の角度（–180°～+180°）を示しています。
※本初子午線（ほんしょしごせん）とは、経度0度として定められた基準の子午線（南北を結ぶ大円）です。地球の位置を表す経度の起点となります。国際的な基準はイギリス・ロンドン郊外のグリニッジ天文台を通る子午線です。
３．ローカル座標系（任意原点）
現場ごとに決めた原点を基準にする座標系。小規模工事や仮設計画で便利です。
Ⅲ. 測量座標の取得方法
・GNSS（GPS）による取得
GNSS受信機を使って衛星から直接位置情報を取得します。高精度な機器なら誤差は数センチ以内です。
・基準点測量の利用
国土地理院が設置した基準点を測り、その位置をもとに座標を求めます。
・公共測量データの活用方法
国土地理院や自治体が公開する基盤地図情報をダウンロードし、CADに取り込んで使います。
Ⅳ. 測量座標の活用例

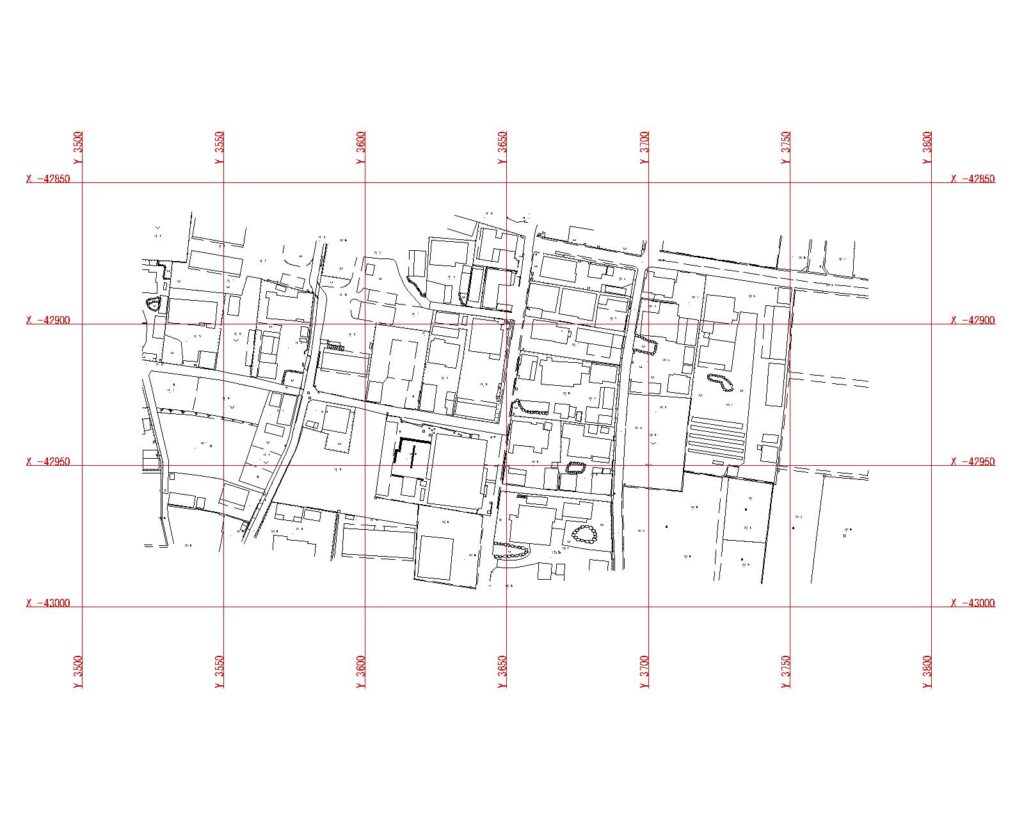

１．土木CADでの図面作成
道路、橋、河川などの設計図は、測量座標を基準にして正しい位置に描きます。
２．測量データから平面図を作成する流れ
- 測量機器で座標データを取得
- CADにインポート
- 図面上に点や線を配置
- 図形を仕上げて印刷
３．施工管理や出来形管理での利用
施工中や完成後の構造物の位置を測定し、設計図と比較することで品質を確認します。
Ⅴ. 測量座標を扱う際の注意点
１．座標系の統一
異なる測地系や区域のデータを混ぜると、位置が大きくずれます。
２．単位（m・mm）の扱い
CADによっては単位設定が異なるため、読み込み時に確認が必要です。
３．精度と誤差の許容範囲
設計段階と施工段階では、求められる精度が異なります。用途に応じた精度管理が大切です。
Ⅵ. まとめ
１．測量座標を理解するメリット
- 図面と現地の位置が一致
- 他社や他部門とのデータ共有がスムーズ
- 公共工事や大規模プロジェクトで必須スキル
２．学び方と次のステップ
まずは座標の概念を押さえ、簡単な位置決めから始めましょう。
さらに実践的な操作を学びたい方は、CDIキャリアスクールのAutoCAD土木製図講座で、測量座標の実務活用を体験できます。
