■ 助成金を活用して、CADを習うことができます!

■ 2次元CADと3次元CADの違いは?

CADの基礎知識として、2次元CADと3次元CADの違いをご説明します。

■ 2次元CADとは

2次元CAD=2D CAD のことです。

木造建築の平面図の一例

CAD

2D CADは、主に2次元(平面的)な図面を作成するCADです。昔手書きで作成した製図をパソコンで行うもので、第三角法という図法(正面・平面・右側面)で製図します。

主な特徴は、

(1)覚えやすいCADが多い。

(2)導入しやすい価格。無料なものから年間7万円くらいまである。

(3)グレードにより3D CAD機能がある。

■ 3次元CADとは

3次元CAD=3D CAD のことです。

3D CADは、立体の3Dモデルを作成したり図面を作成するCADです。

3D CADで作成できるモデル形状は3種類あります。

1つは針金をイメージするとわかりやすい枠線でできた「ワイヤーフレーム」。2つ目は中身のない段ボールをイメージした面だけでできた「サーフェス」。3つ目はねんど細工をイメージするとわかりやすく、中身がぎゅっと詰まった「ソリッド」の3つです。現代の3D CADは「ソリッドモデル」がベースで、モデルに材質を設定すれば体積や質量、重心などが容易に測定できます。

3D CAD

ソリッドは上の画像のように断面を切ると中身がどうなっているか、一目瞭然です。

主な特徴は、

(1)立体形状なので、誰にでもわかりやすい。

(2)設計 → 試作品 → 評価 → 設計変更 → 製品完成と設計から製品化までの時間が短縮できる

(3)設計変更や仕様変更に容易に対応できる。

(4)価格が高い。ただし個人利用は、無料や低価格帯がある。

■ 2次元CADの種類は?

2次元CADの種類は、代表格の『AutoCAD』、それと互換性のある『AutoCAD互換CAD』、そしてフリーソフトの代表格である『Jw_cad』に分けられます。

■ AutoCAD(オートキャド)

AutoCADは、米国のオートデスク社が開発した図面作成ソフトウェアです。

CAD業界シェア№1で、建築、土木や機械設計、アパレルなど多くの業界で利用されています。AutoCADは2次元と3次元が作図できる設計CADソフトウェアです。

価格(税込)は、AutoCAD2023で71,500円(1年契約)、203,500円(3年契約)、8,800円(1ヶ月契約)

仕事と就職、転職に強く、初めてCADスキルを身につけたい人に一番おすすめするCADです

autoCAD

■ AutoCAD互換CAD

AutoCADと互換性を持ち、図面ファイル(DWG)が扱えて、画面構成や操作性がAutoCADと共通点が多いのをAutoCAD互換CADと言います。価格がAutoCADより低価格に設定されたり、永久ライセンスもあるので2次元CADへの投資を抑えたい企業のニーズと一致して、年々増加傾向にあります。

AutoCADgokan

◆ BricsCAD(ブリックスキャド)

BricsCADは、ベルギーのBRICSYS社で開発されたCADです。AutoCAD互換のなかでも開発が早く代表的なCADと言えます。

BricsCAD

業界標準のAutoCADと高い互換性を持ち、建築・土木業のゼネコン様などで利用されています(下の画像をクリック)。図研アルファテック株式会社様のホームページから引用

価格(税別)は、BricsCAD Lite 2022で、44,000円(1年契約)、69,000円(無期限)

◆DraftSight(ドラフトサイト)

3D CADのダッソーシステムズ社(SOLIDWORKS)が提供している2次元汎用CADです。

draftsight

AutoCADと高い互換性を持ち、もともとソリッドワークス社が開発したCADなので、機械系3D CADのSOLIDWORKSを使用している企業では2次元CADのDraftSightを使用している傾向があります。

◆IJCAD(アイジェイキャド)

インテリジャパン株式会社が開発するAutoCADと互換性の高い2次元汎用CADです。

IJCAD

AutoCADと画面構成や操作性が非常に似ているので、AutoCADユーザーは戸惑うことなく利用できるCADです。「コマンドが見つからない」とか「設定がわからない」などがほとんどないように思います。

価格(税込)は、IJCAD 2022で、75,625円~(無期限)

◆ARES(アレス)

ARESは株式会社グレバートジャパンが販売する2次元汎用CADです。

ARES

低価格で、AutoCADと同等の機能・画面周り・操作性を搭載し、既存環境と同様に違和感なくスムーズに利用できる互換CADです。

価格(税込)は、ARES Standard スタンドアロン版で、63,800円~(無期限+1年間保守料込み)

■ フリーソフト Jw_cad

AutoCADと互換性はありませんが、Jw_cadは建築、設備、土木分野の図面を作成するための優れた無料CADソフトです。シンプルな操作性と軽快な動作が特徴で、初めてCADを使う方からプロの設計者まで広く利用されています。特に日本国内で多くのユーザーを抱え、コミュニティや教材も豊富なため、学びやすい環境が整っています。AutoCADの中間ファイルであるDXF 形式でのデータ出力に対応しているため、AutoCADをはじめ他のソフトとのデータ連携も可能です。

Jw_cadの公式ダウンロードページはこちらをクリック。

jwcad

■ 『どのCADを覚えたらいいですか?』まとめ

『どのCADを覚えたらいいですか?』はいかがでしたか? 参考になりましたか?

あくまでもあべちゃん先生の個人的な意見ですが、未経験者からCADの仕事に就きたいとお考えでしたら『AutoCAD』をお勧めしますが、AutoCAD互換のCADソフトも高機能化してきており、AutoCADとほとんど同じような機能を持っていますのでどのCADソフトを学んでもそんなに差はなくなりました!(^^♪

また、建築や設備、上下水道や土木で使われるフリーソフトの『Jw_cad』もありです!会社や取引先が『Jw_cad』を使っている場合は、初めにJw_cadから覚えても良いと思いますね。

AutoCADとJw_cadの両方を覚えたいという方もいらっしゃいますが、画面や操作が全く異なるので最初はどちらかをしっかり身につけた方が良いと思います。

近年は『AutoCAD互換』がすごく人気です。AutoCAD並みに高機能ですし、格安なサブスクリプションの他に永久ライセンスもあるのでコスパを重要視する方には魅力ですね。特に機械系3D CADのSOLIDWORKSを使っているところは、2次元CADはAutoCAD互換の『DraftSight』をセットのように使っているところも多々あります。

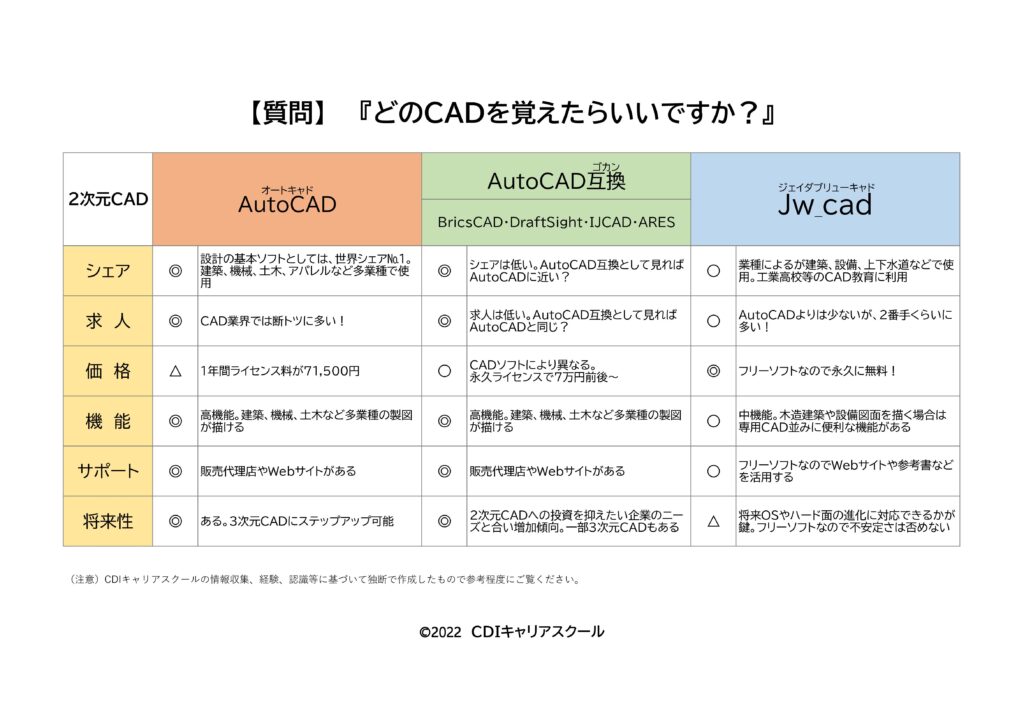

下の画像(表)をクリックすると見れます。

もっとくわしく聞きたい方は、あべちゃん先生までお気軽にお問い合わせください。あなたの経験やスキル、目的目標などお聞かせいただければアドバイスさせていただきます。オンラインでの無料体験も行っております。
